Desoutter英国马头电动拧紧轴

Desoutter英国马头   电动扳手  ---拧紧轴

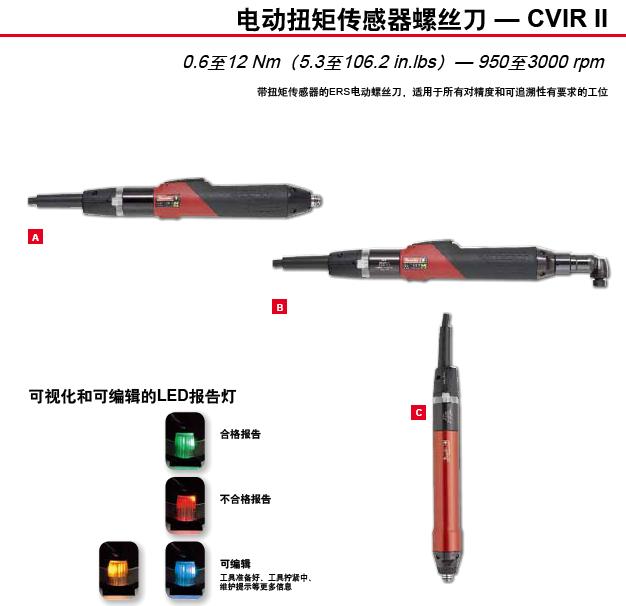

电动传感器工具---CVIx II系列

电动拧紧扳手
• 直 流无刷马达：真正的免维护
• 旋转编码器: 任何速度下平稳的角度控制
• 6个OK / NOK LED报告灯

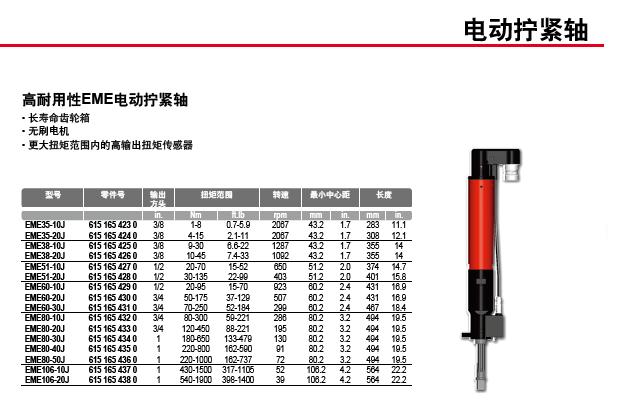

电动拧紧轴
• 长 寿命齿轮箱
• 无刷电机
• 更大扭矩范围内的高输出扭矩传感器

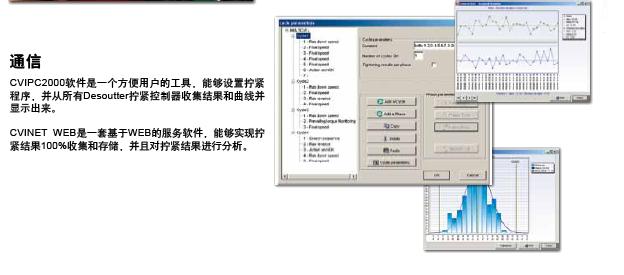

通信
CVIPC2000软件是一个方便用户的工具，能够设置拧紧程序，并从所有Desoutter拧紧控制器收集结果和曲线并显示出来。

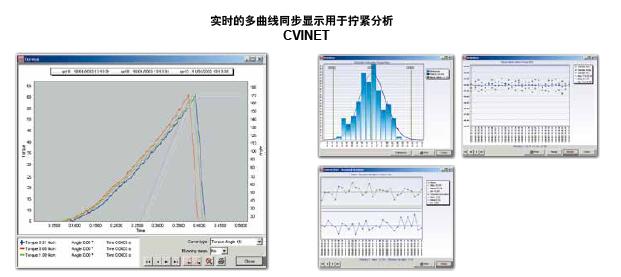

CVINET WEB是一套基于WEB的服务软件，能够实现拧紧结果100%收集和存储，并且对拧紧结果进行分析。

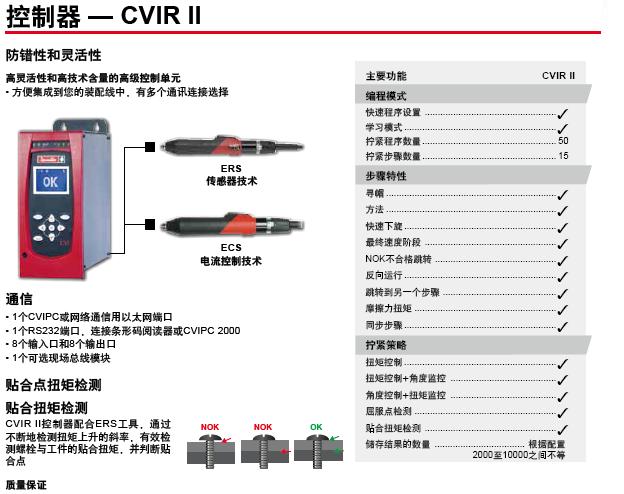

控制器 — CVIR II
防错性和灵活性
高灵活性和高技术含量的高级控制单元
• 方便集成到您的装配线中，有多个通讯连接选择

通信
• 1个CVIPC或网络通信用以太网端口
• 1个RS232端口，连接条形码阅读器或CVIPC 2000
• 8个输入口和8个输出口
• 1个可选现场总线模块

贴合扭矩检测
CVIR II控制器配合ERS工具，通过不断地检测扭矩上升的斜率，有效检测螺栓与工件的贴合扭矩，并判断贴合点

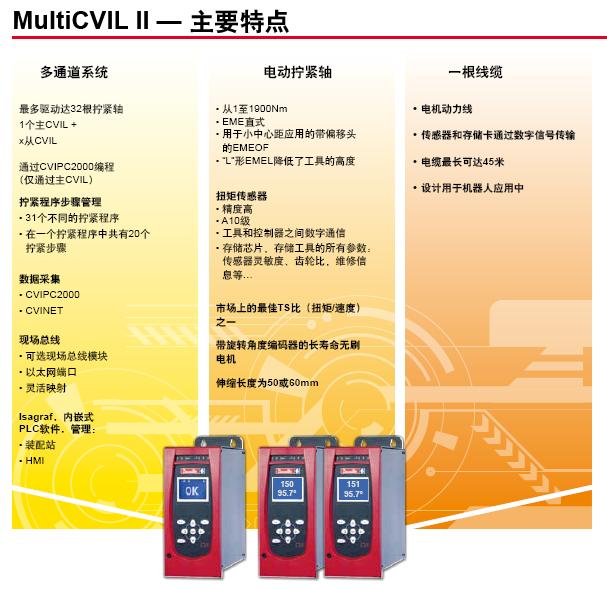

MultiCVIL II — 主要特点
多通道系统
最多驱动达32根拧紧轴
1个主CVIL +x从CVIL通过CVIPC2000编程(仅通过主CVIL)

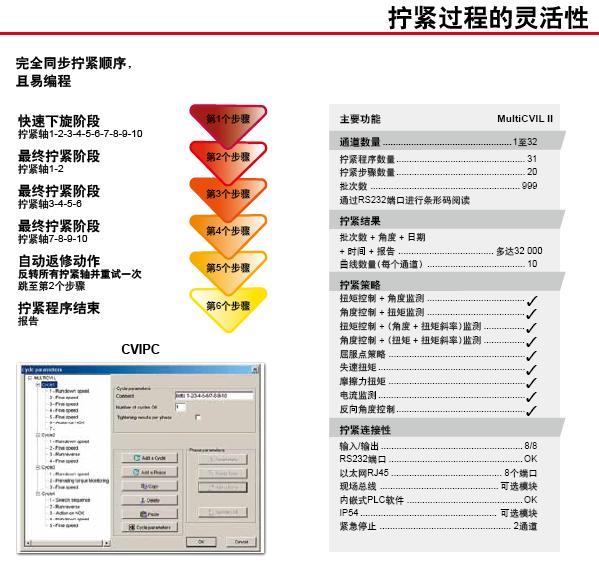

拧紧程序步骤管理
• 31个不同的拧紧程序
• 在一个拧紧程序中共有20个拧紧步骤数据采集
• CVIPC2000
• CVINET
现场总线
• 可选现场总线模块
• 以太网端口
• 灵活映射
Isagraf，内嵌式PLC软件，管理：
• 装配站
• HMI
• 从1至1900Nm

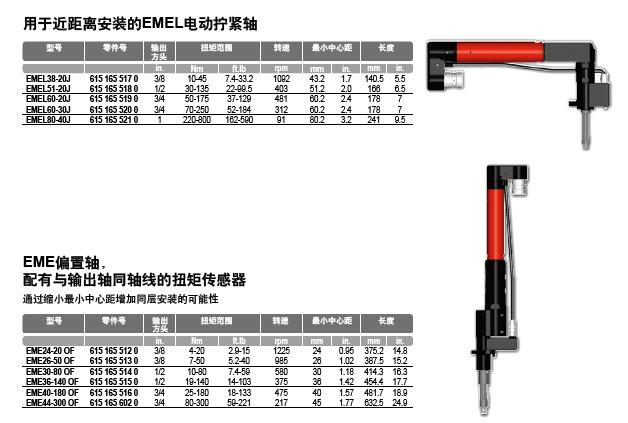

• EME直式
• 用于小中心距应用的带偏移头的EMEOF
• “L”形EMEL降低了工具的高度扭矩传感器
• 精度高
• A10级
• 工具和控制器之间数字通信
• 存储芯片，存储工具的所有参数：
传感器灵敏度、齿轮比，维修信息等… 市场上的最佳TS比（扭矩/速度）之一 带旋转角度编码器的长寿命无刷电机 伸缩长度为50或60mm
• 电机动力线
• 传感器和存储卡通过数字信号传输
• 电缆最长可达45米
• 设计用于机器人应用中

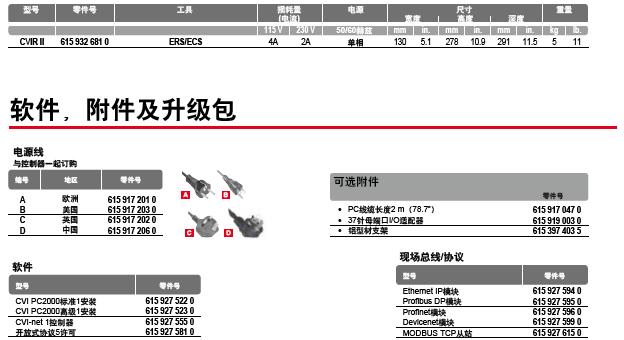

CVIR II 6159326810 ERS/ECS
6159172010
6159172030
6159172020
6159172060

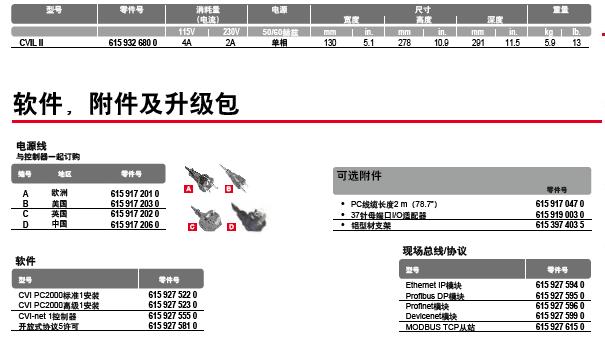

PC线缆长度2 m（78.7”） 6159170470
37针母端口I/O适配器 6159190030
铝型材支架 6153974035

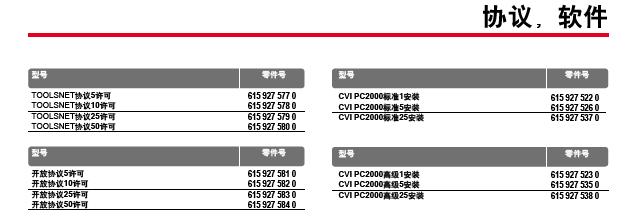

CVI PC2000标准1安装 6159275220
CVI PC2000高级1安装 6159275230
CVI-net 1控制器 6159275550
开放式协议5许可 6159275810
6159275940
6159275950
Profinet模块 6159275960
Devicenet模块 6159275990
MODBUS TCP从站 6159276150

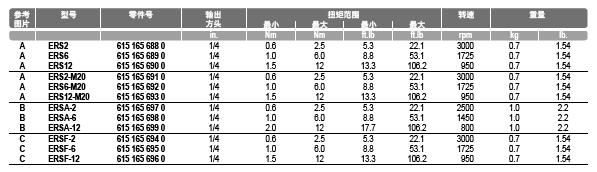

ERS2 6151656880  ERS6 6151656890  ERS12 6151656900  ERS2-M20 6151656910  ERS6-M20 6151656920  ERS12-M20 6151656930  ERSA-2 6151656970  ERSA-6 6151656980  ERSA-12 6151656990  ERSF-2 6151656940  ERSF-6 6151656950  ERSF-12 6151656960
CVIL II  6159326800

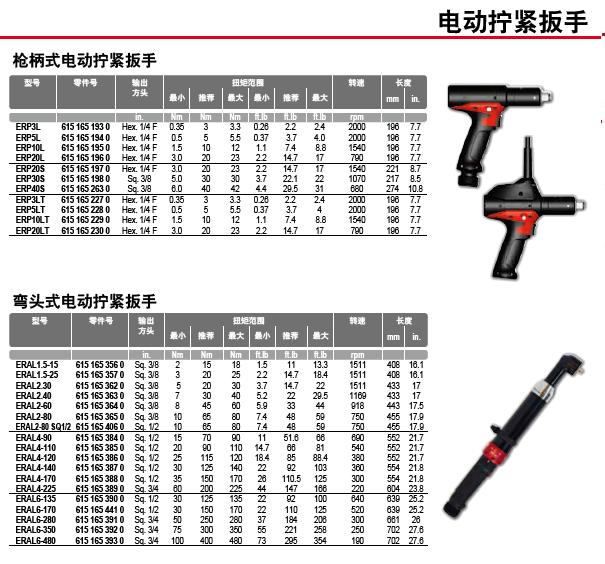

ERP3L 6151651930 ERP5L 6151651940 ERP10L 6151651950 ERP20L 6151651960 ERP20S 6151651970 ERP30S 6151651980 ERP40S 6151652630 ERP3LT 6151652270 ERP5LT 6151652280 ERP10LT 6151652290 ERP20LT 6151652300  ERD5J 6151650600  ERDL1.5-12 6151653660 ERDL1.5-20 6151653670 ERDL1.5-30 6151653680 ERDL2-40 6151653690 ERDL2-50 6151653700 ERDL4-60 6151654070 ERDL4-80 6151653940 ERDL4-135 6151653950 ERDL6-170 6151653960 ERDL6-220 6151653970 ERDL6-250 6151653980 ERAL1.5-15 6151653560 ERAL1.5-25 6151653570 ERAL2.30 6151653620 ERAL2.40 6151653630 ERAL2-60 6151653640 ERAL2-80 6151653650 ERAL2-80 SQ1/2 6151654060 ERAL4-90 6151653840 ERAL4-110 6151653850 ERAL4-120 6151653860 ERAL4-140 6151653870 ERAL4-170 6151653880 ERAL4-225 6151653890 ERAL6-135 6151653900 ERAL6-170 6151654410 ERAL6-280 6151653910 ERAL6-350 6151653920 ERAL6-480 6151653930

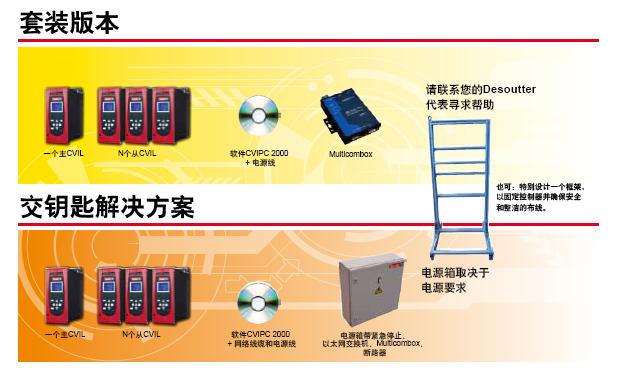

CVIL II M   6159326820 CVIL II S   6159326830 Multicombox 6159290440
EME35-10J 6151654230 EME35-20J 6151654240 EME38-10J 6151654250 EME38-20J 6151654260 EME51-10J 6151654270 EME51-20J 6151654280 EME60-10J 6151654290 EME60-20J 6151654300 EME60-30J 6151654310 EME80-10J 6151654320 EME80-20J 6151654330 EME80-30J 6151654340 EME80-40J 6151654350 EME80-50J 6151654360 EME106-10J 6151654370 EME106-20J 6151654380 EME24-20 OF 6151655120 EME26-50 OF 6151655130 EME30-80 OF 6151655140 EME36-140 OF 6151655150 EME40-180 OF 6151655160 EME44-300 OF 6151656020 EMEL38-20J 6151655170 EMEL51-20J 6151655180 EMEL60-20J 6151655190 EMEL60-30J 6151655200 EMEL80-40J 6151655210
